Positionneur de soudage élévateur

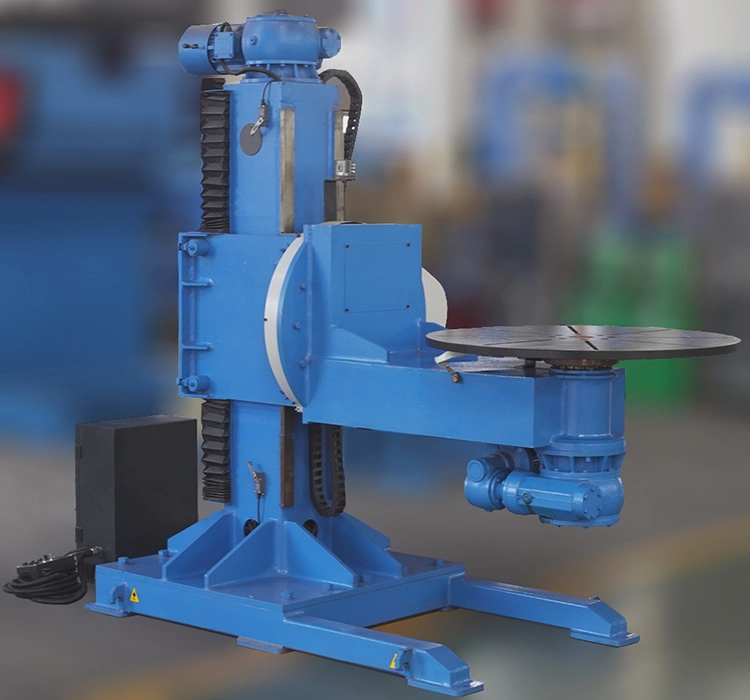

Le positionneur de soudage à trois axes de type L permet de placer la pièce dans la meilleure position de soudage ou d'assemblage grâce à la rotation, à l'inclinaison et au levage de la table de travail. Il peut être combiné avec d'autres équipements de soudage pour former une machine de soudage semi-automatique ou entièrement automatique.

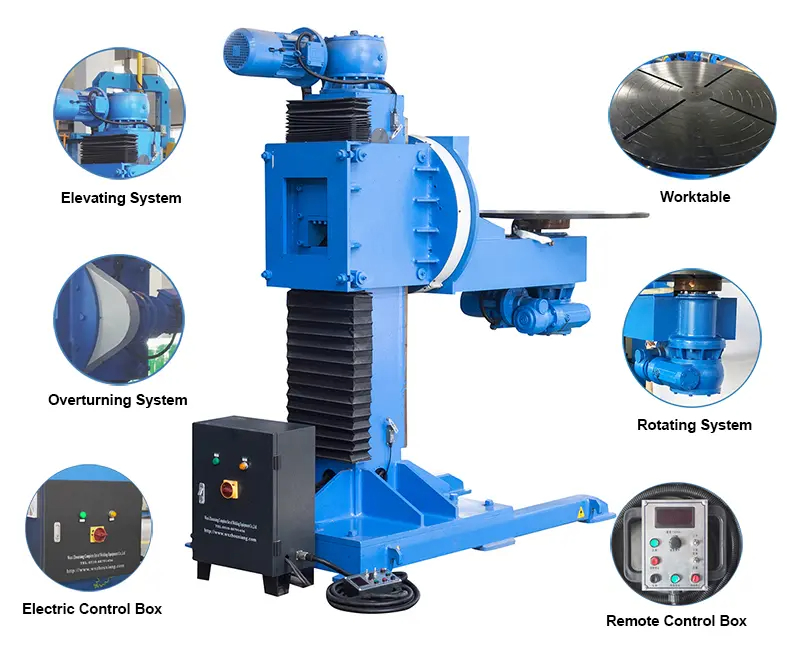

Le positionneur de soudage en L est principalement composé de pièces de levage, de pièces tournantes en L, de pièces rotatives, de dispositifs conducteurs et de pièces de commande électrique.
Modèle | HBSF-10 | HBSF-25 | HBSF-50 | HBSF-75 | HBSF-100 |
Capacité de charge (tonnes) | 1.0 | 2.5
| 5.0 | 7.5
| 10 |
Diamètre de la table (mm) | 900 | 900 | 1200 | 1800 | 1800 |
Réglage de la hauteur (mm) | 800-1900 | 800-1900
| 800-1900 | 820-2300
| 820-2300
|
Vitesse de rotation (tr/min) | 0,15-1,5 | 0,15-1,5 | 0,02-0,2 | 0,02-0,2 | 0,02-0,2 |
Vitesse d'élévation (tr/min) | 1 | 1 | 0,45 | 0,45 | 0,45 |
GC max. (mm) | 300 | 300 | 300 | 300 | 300 |
Excentricité maximale (mm) | 200 | 200 | 200 | 200 | 200 |
Puissance (kW) | 3.5 | 4.0
| 8.0 | 12.0
| 18,5 |
1. Forte capacité de charge

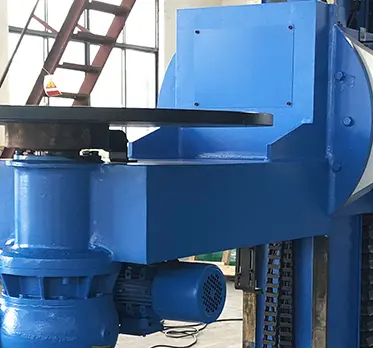

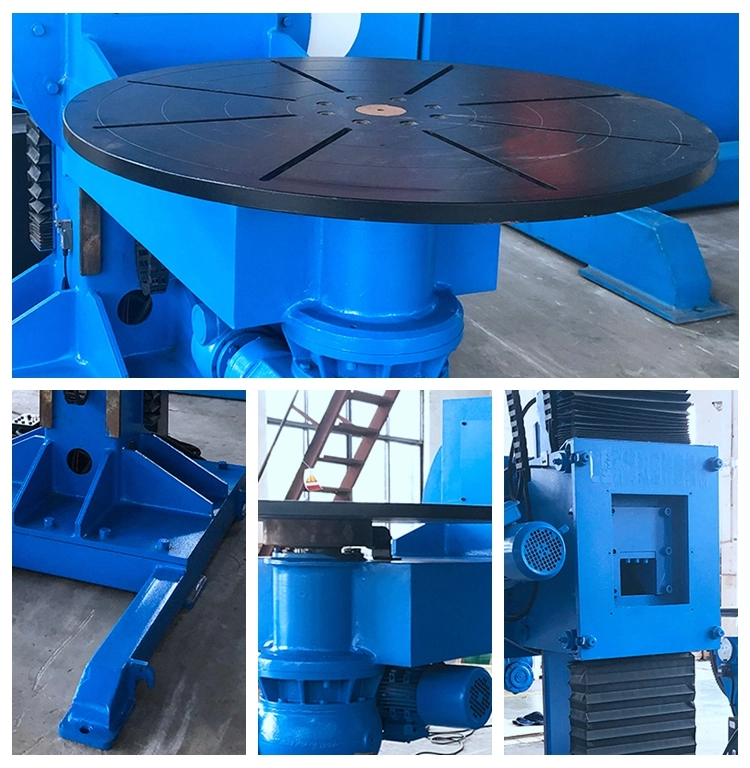

Après l'utilisation de plaques à haute résistance, la table de travail du positionneur est soumise à un traitement thermique et à une finition après soudage. La rotation de la table adopte un support pivotant, qui a une forte capacité de charge.
2. Assurez-vous que la surface du rail est propre et lubrifiée.

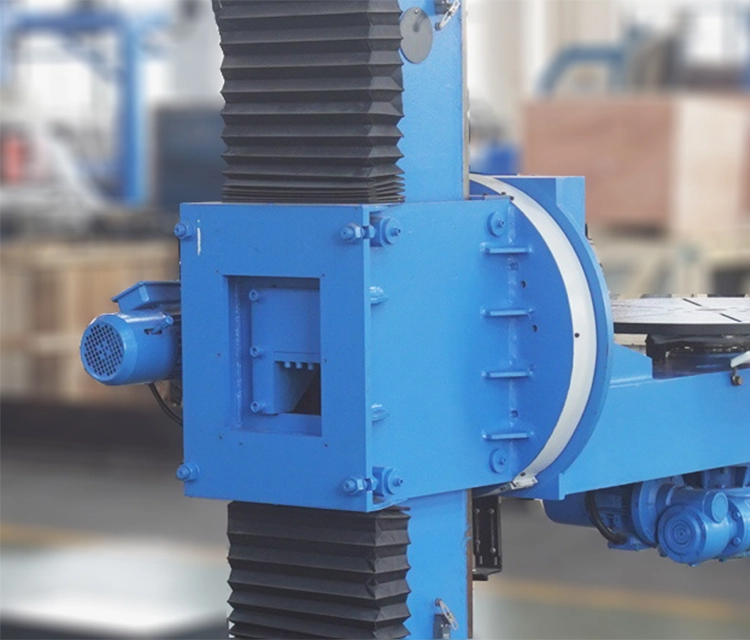

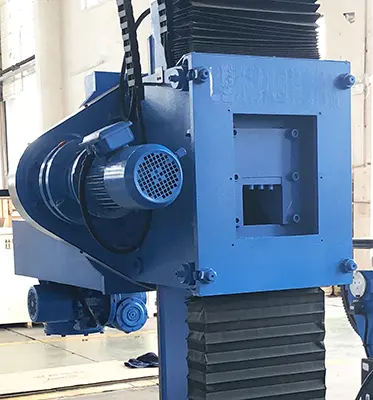

Surface de guidage surélevée à travers la coupelle de remplissage d'huile et un couvercle de protection recouvrant et assurant une surface de piste propre, pour assurer la lubrification.
3. Contrôle de vitesse à fréquence variable en continu
Le convertisseur de fréquence Schneider est utilisé pour réaliser un contrôle de vitesse à fréquence variable du pivotement et du renversement de la table de travail.
