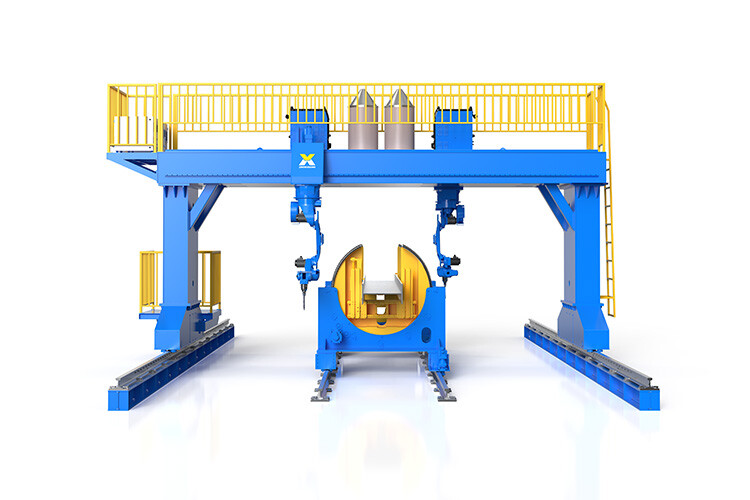

Cet équipement est un robot de soudage spécial pour structures en acier conçu sur mesure pour la production automatisée dans les usines de structures en acier.

1. L'équipement est principalement composé de : pièces de rail de guidage, pièces de portique, pièces de réglage de robot, pièces de boîtier de commande électrique, pièces d'alimentation de soudage, etc.

2. Les composants du portique sont principalement constitués d'un cadre d'extrémité d'entraînement, d'une traverse, d'un cadre de réglage, etc. La poutre d'extrémité d'entraînement, la traverse et le cadre de réglage adoptent tous une structure de soudage à poutre en caisson, puis subissent un traitement de soulagement des contraintes après le soudage. La structure est compacte et l'apparence est belle.

3. La poutre d'extrémité motrice active de l'ensemble de la machine utilise un servomoteur et un moteur CA Panasonic japonais pour entraîner un réducteur SHIMPO japonais, puis via une transmission à crémaillère et pignon, une roue de guidage horizontale est installée sur le côté de la poutre d'extrémité motrice. La roue de guidage peut être pressée contre le rail de guidage en ajustant son arbre excentrique, garantissant ainsi la stabilité et la précision de l'ensemble du fonctionnement de la machine.

4. Les rails de guidage mobiles du chariot sont tous fabriqués en 38 kg/m. Les côtés extérieurs des rails de guidage sont équipés de crémaillères usinées avec précision. La crémaillère est en acier 45 avec un module de 2,0. Adoptez la méthode d'entraînement bilatérale. Les rails de guidage sont fixés par des plaques de support à plaque de pression. Cette méthode d'installation peut garantir des paramètres techniques importants tels que la rectitude longitudinale et le parallélisme des deux rails de guidage.

Composition de l'équipement :

Robot de soudage

Le robot de soudage FANUC fabriqué au Japon est utilisé. Les paramètres spécifiques du robot sont les suivants.

Source d'alimentation pour le soudage

Utilisant la source d'alimentation de soudage Megmeet CM500 : une machine de soudage intelligente CO2/MAG/MMA industrielle entièrement numérique. Elle est largement utilisée dans divers domaines de traitement de soudage de l'acier au carbone : transport ferroviaire, automobile, construction navale, structure en acier, conteneurs, machines, quincaillerie et autres industries, ainsi que dans les opérations industrielles à charge lourde et dans les environnements difficiles.
