Machine à couper les poutres

La ligne de traitement secondaire au laser pour poutre en H est un produit technologique avancé qui intègre la découpe au laser, les machines de précision, l'inspection intelligente et la technologie CNC tridimensionnelle à cinq axes. Ce produit a une forte capacité d'adaptation et peut être personnalisé. Il convient à l'acier en forme de H, à l'acier plié, à l'acier en forme de canal et à d'autres profils.

Contactez-nous

Description du produit

Présentation du produit :

La ligne de traitement par faisceau laser est un produit technologique avancé qui intègre la découpe laser, les machines de précision, l'inspection intelligente et la technologie CNC tridimensionnelle à cinq axes. Dans le domaine du traitement des structures en acier, les méthodes de découpe manuelles et semi-automatiques traditionnelles sont encore couramment utilisées, créant un besoin urgent d'une approche de traitement à haute efficacité et de haute qualité pour améliorer la productivité et la qualité tout en réduisant les coûts de main-d'œuvre. ZhoXiang Laser s'engage à fournir des équipements de traitement automatisés à haute efficacité, précision et rentabilité, visant à remplacer les méthodes de production obsolètes caractérisées par des coûts de main-d'œuvre élevés, une faible efficacité et des processus complexes. Ce changement d'approche contribue de manière significative à accroître l'efficacité de la production et la qualité des produits pour les utilisateurs. Le produit présente une forte adaptabilité, est personnalisable et trouve de nombreuses applications dans les poutres en H, l'acier courbé, l'acier canalisé, etc.

Paramètre:

Non.	Modèle	ZX-FCX50120
1	Gamme de découpe de profilés en acier	Hauteur : 150 mm à 800 mm
		Largeur : 250 mm à 1 200 mm
		Longueur ≦ 26000 mm
2	Déplacement sur l'axe X	2000 mm
3	Déplacement de l'axe Y	26000mm
4	Course de l'axe Z	900 mm
5	Précision de positionnement des axes X/Y	±0,25 mm
6	Répétabilité des axes X/Y	±0,05 mm
7	Vitesse maximale X/Y/Z	30 m/min
8	Angle de pivotement de l'axe A	±90°
9	Angle de pivotement de l'axe B	±90°
10	Accélération maximale	0,2 G
11	Phases	3
12	Spécifications d'alimentation	380V/50HZ
13	Niveau de protection de puissance global	IP54
14	Puissance du laser	12000w

Caractéristiques:

1. Équipé d'une base de données de processus de découpe, permettant la configuration des données de processus correspondantes en fonction de différents matériaux et épaisseurs de tôle.

2. Prend en charge l'importation directe de modèles 3D à partir de logiciels tels que Tekla et Solidworks, ce qui permet de dessiner ou de modifier directement les trajectoires de coupe de l'acier profilé dans le logiciel d'imbrication. Aucun logiciel tiers n'est nécessaire, ce qui améliore l'efficacité de la configuration et du réglage.

3. Considérant les déformations importantes de l'acier profilé, en utilisant les coordonnées spatiales comme base de traitement.

4. Conception de style Longmen : les engrenages et les crémaillères à double face offrent une meilleure transmission de puissance et une coupe plus douce

5. Alignement automatique des matériaux : utilisation de capteurs laser pour localiser l'axe de l'acier profilé, améliorant ainsi la précision, économisant du temps et optimisant l'espace.

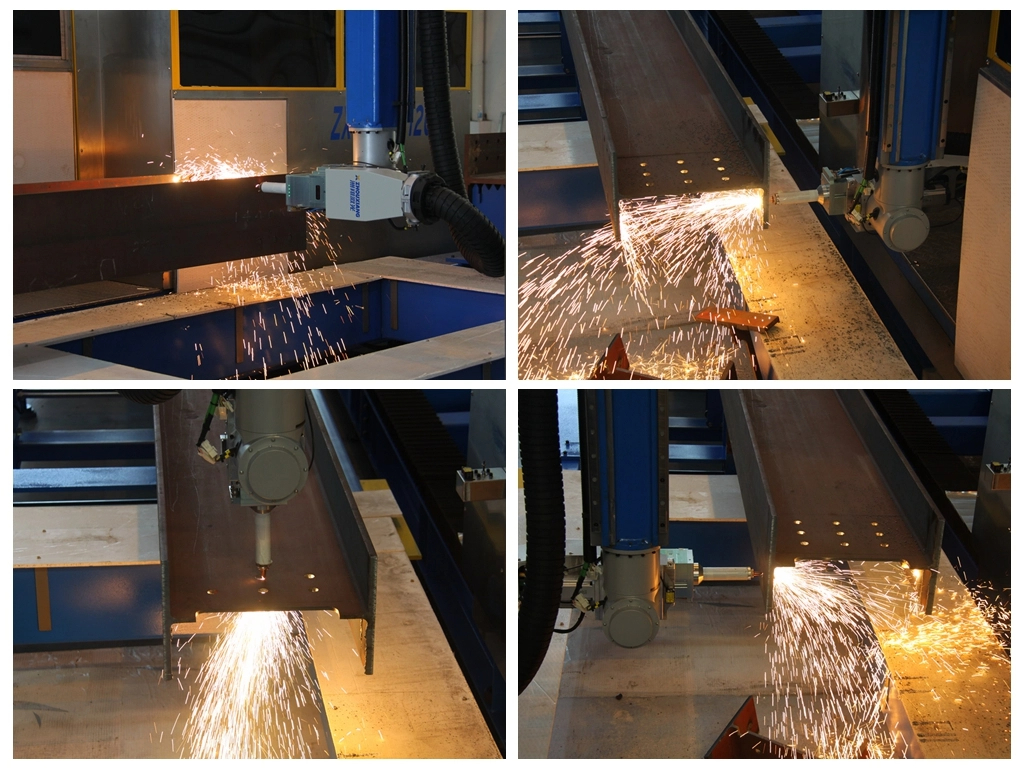

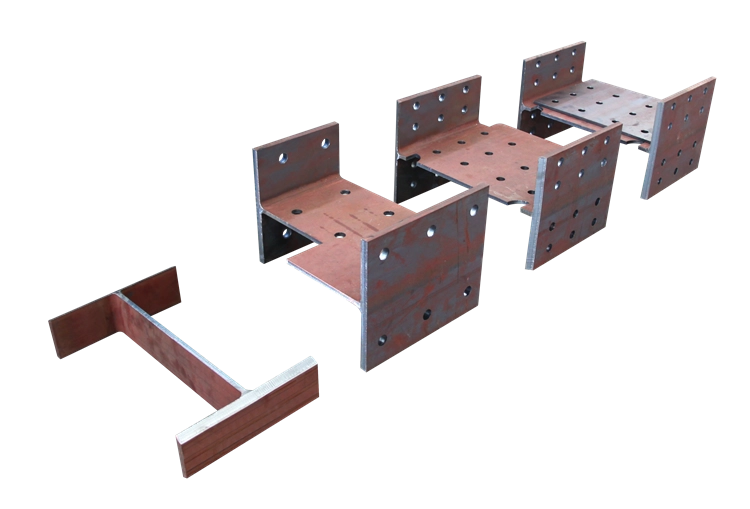

Application:
