La ligne de production de profilés en T pour la construction navale est une ligne de production automatisée ou semi-automatisée spécialement conçue pour fabriquer des profilés en T (sections en T), qui comptent parmi les composants structurels les plus importants utilisés dans la construction des coques de navires. Formés par le soudage d'une tôle de semelle et d'une tôle d'âme afin de créer une forme en « T », les profilés en T sont largement utilisés dans les flancs des navires, les ponts, les cloisons étanches et autres structures porteuses.

Les méthodes traditionnelles de fabrication manuelle ou semi-manuelle souffrent souvent d'une faible productivité, d'une qualité irrégulière et d'une forte intensité de main-d'œuvre. En intégrant des équipements avancés et des technologies de fabrication intelligente, les lignes modernes de production de profilés en T permettent une production à haut rendement, de haute précision et automatisée, améliorant considérablement la qualité du soudage, la précision dimensionnelle et l'efficacité globale de la fabrication, tout en réduisant les coûts de main-d'œuvre.

Principaux composants et processus de production

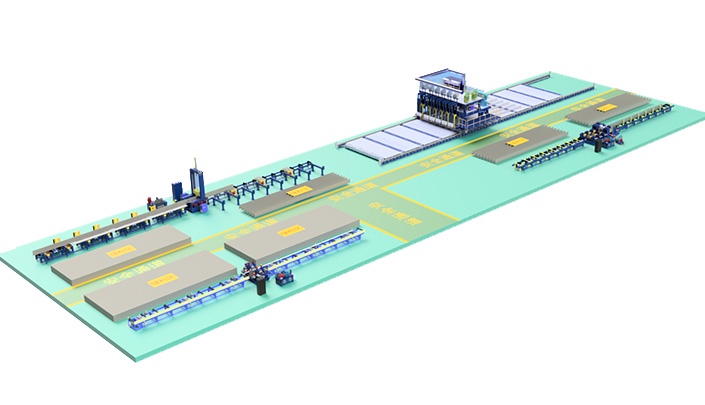

Une ligne moderne de production de profilés en T pour la construction navale comprend généralement les étapes clés suivantes, permettant un processus de fabrication continu, des matières premières aux produits finis.

1. Découpe des tôles

Les tôles de semelle et les tôles d'âme sont découpées aux dimensions requises à l'aide de machines de découpe CNC à flamme/plasma ou de machines de découpe laser à fibre haute puissance. Les tôles ainsi usinées sont ensuite transférées et chargées sur la ligne de production pour les opérations suivantes.

2. Chanfreinage et meulage des bords

Selon les exigences de soudage, les bords des tôles de semelle sont chanfreinés (rainurés) et meulés afin de les préparer à un soudage de haute qualité avec d'autres éléments de structure navale. Ce processus améliore la pénétration de la soudure et garantit des assemblages plus solides et plus fiables.

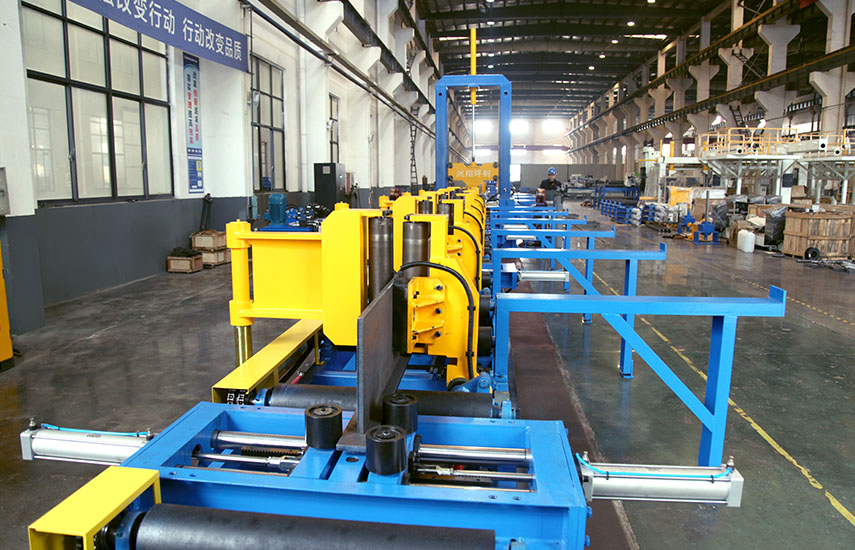

3. Assemblage et positionnement

La tôle de semelle et la tôle d'âme sont assemblées pour former un profilé en T et positionnées fermement à l'aide de systèmes de serrage pneumatiques ou hydrauliques. Les lignes de production avancées peuvent atteindre une précision de positionnement de ±0.5 mm, garantissant des dimensions précises et une qualité constante des produits.

4. Soudage

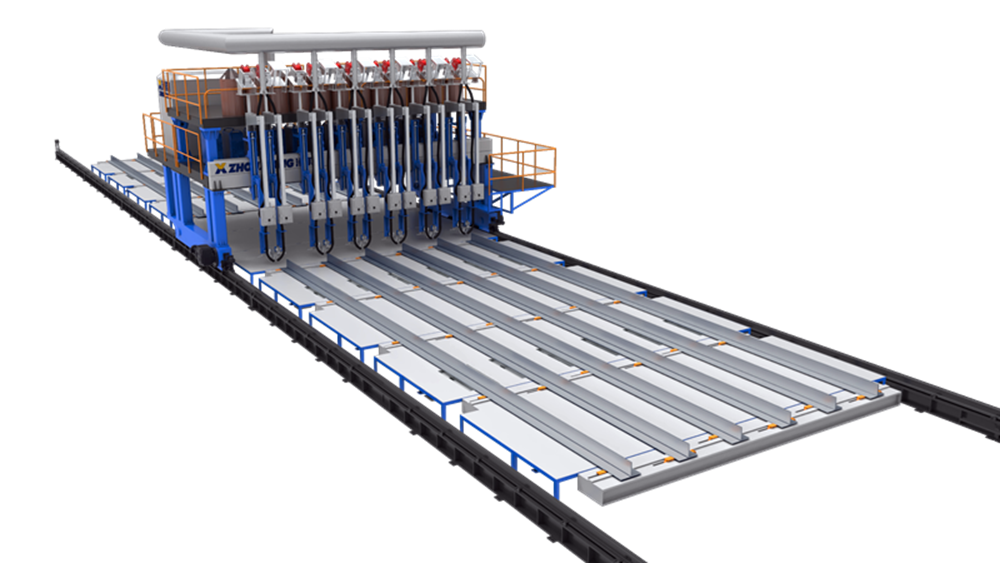

Le soudage constitue le processus central de la ligne de production. Les profilés en T assemblés sont soudés à l'aide d'équipements de soudage automatiques, tels que des machines de soudage à portique multitorches ou des systèmes de soudage robotisés. Le soudage automatisé offre une productivité supérieure et une qualité de soudage constante, tout en réduisant considérablement la main-d'œuvre et les déformations dues au soudage.

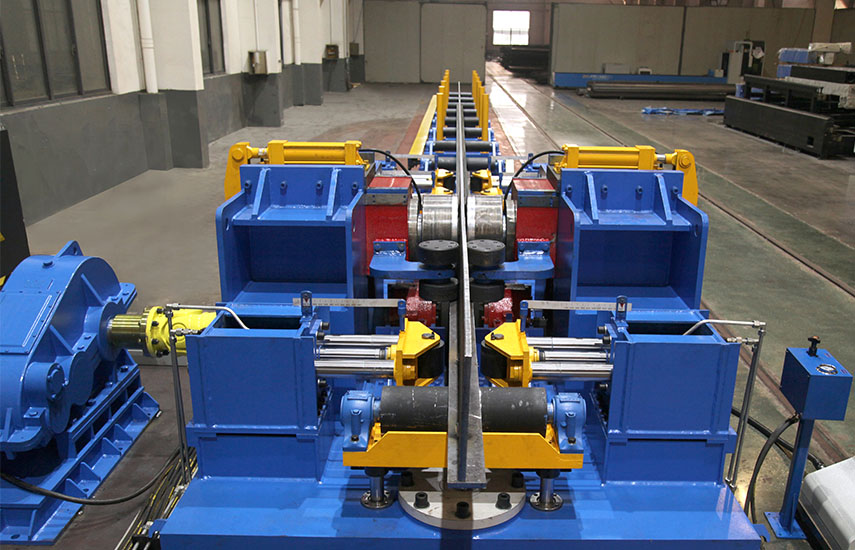

5. Redressage

Après le soudage, les profilés en T peuvent subir une légère déformation due aux contraintes thermiques. Une machine de redressage est utilisée pour corriger la déformation et rétablir la planéité et la rectitude requises, afin de garantir que les produits finis répondent aux normes de qualité de la construction navale.
