Dans le processus de production de soudage du véhicule spécial, le soudage du corps du réservoir est indissociable de l'utilisation du rotateur de soudage. Avant de commencer l'opération, le personnel doit généralement se familiariser avec la structure de base et les performances du rotateur de soudage afin de garantir l'efficacité de la production.

1. Structure de base du rotateur de soudage

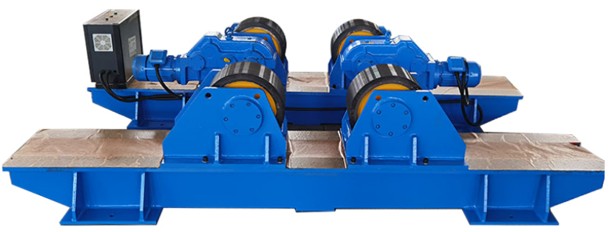

1. Le rotateur de soudage est composé d'un cadre d'entraînement et d'un cadre inactif, et il n'est pas nécessaire de créer des fondations, il peut être posé au sol et utilisé directement.

2. Le cadre d'entraînement et de ralenti adopte un support de structure en tôle d'acier, avec de bonnes performances globales et un poids de roulement important. Après le soudage, la base du cadre à rouleaux est soulagée des contraintes pour garantir l'absence de déformation après une utilisation à long terme.

3. Les roues du châssis d'entraînement sont toutes des roues motrices synchrones. La roue est installée dans l’ensemble de plaque latérale. Le matériau de la roue est de type PU ou métal, et présente une grande capacité portante et une bonne résistance à l'usure.

4. Chaque trou d'arbre du cadre d'entraînement et du cadre de ralenti est serré et traité par l'aléseuse en même temps, avec un bon parallélisme de chaque axe et un faible déplacement. L'ensemble de rouleaux est équipé de roulements de haute qualité produits par des fabricants nationaux renommés. La graisse utilisée dans les roulements est de la graisse au lithium à haute performance lubrifiante

2. Principe de fonctionnement et application du rotateur de soudage

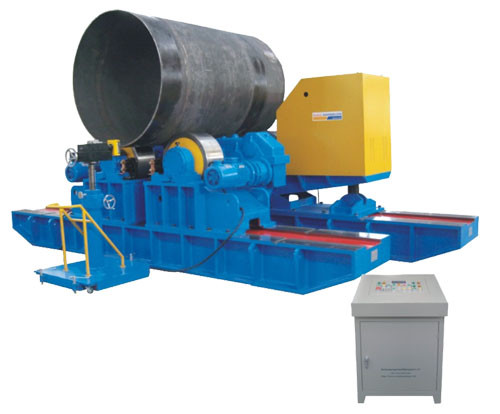

L'ensemble des rouleaux tournants du rotateur/réservoir présente une forte rigidité et stabilité, une belle apparence, des performances fiables, un entretien simple et une longue durée de vie. Pendant le fonctionnement, le dispositif d'entraînement entraîne le rouleau d'entraînement et utilise la friction entre le rouleau d'entraînement et la pièce cylindrique pour entraîner la pièce à tourner afin de réaliser un déplacement, ce qui peut réaliser le soudage en position horizontale des coutures circonférentielles intérieures et extérieures et intérieures et extérieures. coutures longitudinales extérieures de la pièce à usiner, et peut former un centre de soudage automatique avec un manipulateur de soudage/une flèche de colonne de soudage

Le rotateur de soudage/rouleaux tournants de réservoir est principalement utilisé pour l'assemblage cylindrique et le soudage continu ou le soudage de réservoirs ; Si la hauteur des rouleaux d'entraînement et de renvoi est correctement ajustée, l'assemblage et le soudage du corps vertébral et du corps segmenté à rotation inégale peuvent également être effectués ; Pour certaines soudures longues non circulaires, si elles sont serrées dans une pince annulaire spéciale, elles peuvent également être installées et soudées sur le cadre du rouleau de soudage ; Il existe de nombreuses spécifications de cadre de rouleau de soudage, qui peuvent également être utilisés comme équipement pour détecter et assembler des pièces cylindriques par soudage manuel. L'utilisation d'un support de rouleau de soudage peut considérablement améliorer la qualité de la soudure, réduire l'intensité du travail et améliorer l'efficacité du travail.
