Comment les colonnes de boîtes sont-elles produites ?
2023-04-13

Colonne de boîte de structure métallique


Alors que l'industrie de la construction continue de se développer et que les hauteurs des bâtiments sont constamment renouvelées, les colonnes caissons sont largement utilisées dans diverses structures à ossature en raison de leurs propres caractéristiques de résistance élevée des structures en acier, de leurs bonnes propriétés de traction et de flexion et de leur capacité à être remplies de béton à l'intérieur. , exploitant pleinement les avantages des bonnes propriétés de compression du béton.


Étape de production

2

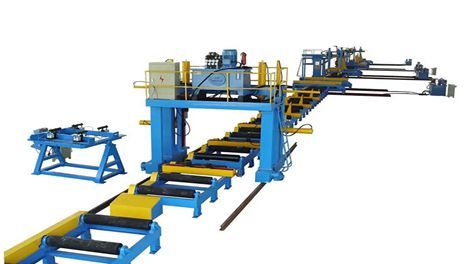

1, machine de découpe CNC sous le matériau, découpant 2 plaques inférieures, 2 plaques d'âme, plusieurs déflecteurs.

2. Déplacez la machine d'assemblage de poutres U/boîte, en serrant la bande latéralement au niveau de chaque cloison tour à tour, en rapprochant la bande de la cloison, puis en soudant et en fixant par points après une bonne position, jusqu'à ce que la bande soit serrée à chaque cloison.

3

3. Le bras de soudage équipé de la tête de soudage se déplace horizontalement et de haut en bas à travers la plaque coulissante et le chariot pour aligner la buse de la tête de soudage CO2 avec le cordon de soudure, et le bras est équipé d'un dispositif de guidage d'arc mécanique élastique pneumatique, puis un chariot mobile se déplace en ligne droite sur le rail de guidage pour effectuer le soudage automatique par le bas des soudures plates biseautées de la poutre caisson.

4

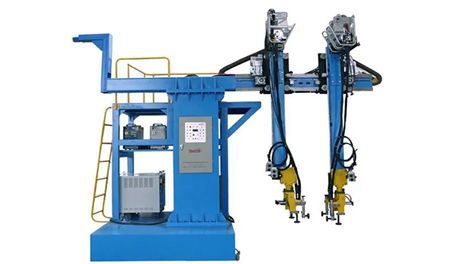

4. Tournez la pièce à 90 degrés avec un tour à 90 degrés et déplacez-la vers le support de pièce sous le soudage sous laitier électrolytique, et effectuez une opération de soudage sous laitier électrolytique sur chaque port de soudage sous laitier électrolytique jusqu'à ce que tous les ports de soudage sous laitier électrolytique soient terminés.

Remarque : La zone de soudage sous laitier électrique est équipée de 2 machines à souder sous laitier électrique, qui peuvent souder symétriquement selon les exigences du processus de soudage, et chaque machine à souder sous laitier électrique peut souder 2 soudures sous laitier électrique simultanément à la fois.

5

6

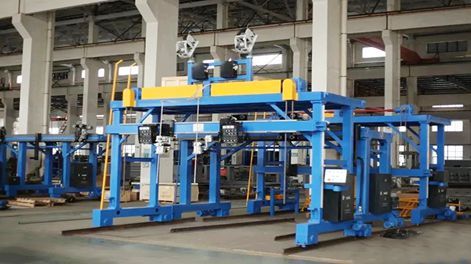

5. Principalement utilisé pour le soudage à l'arc submergé des poutres en caisson. Le soudage à l'arc submergé de poutres en forme de caisson peut être réalisé sous deux formes : un seul fil à arc unique et un fil double à double arc. La configuration à fil unique à arc unique est flexible, le fil double à arc double peut améliorer l'efficacité du soudage.

7

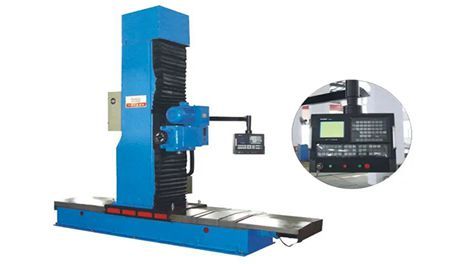

6. La pièce en forme de boîte est transportée vers la zone de fraisage en bout via le convoyeur à rouleaux pour effectuer une opération de fraisage sur la face d'extrémité de la pièce. Remarque : La configuration de la zone de fraisage en bout peut être composée de 2 ensembles de fraiseuse en bout ou d'un ensemble de fraiseuse en bout.

8
