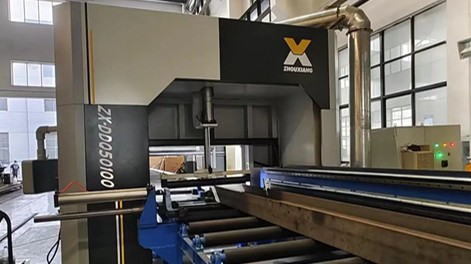

Machine de découpe multi-profils


En tant qu'équipement de traitement spécial pour les profilés finis, la machine de découpe multi-profils Zhouxiang est largement utilisée dans le bâtiment d'assemblage de structures en acier.

La machine de découpe multi-profils peut réaliser un chargement automatique des profils, une alimentation automatique, une découpe automatique et une opération de transport automatique. L'application de découpe robotique flexible haut de gamme dans l'espace tridimensionnel réalise la fonction de coupe en biseau, et le profil et la torche adoptent une fonction de positionnement ; la machine de découpe peut réaliser la découpe thermique de poutres en H, de poutres en I, de canaux et d'angles en acier sous n'importe quelle forme de recouvrement et de trou ouvert, et les méthodes de découpe sont le coupage au plasma et à la flamme.

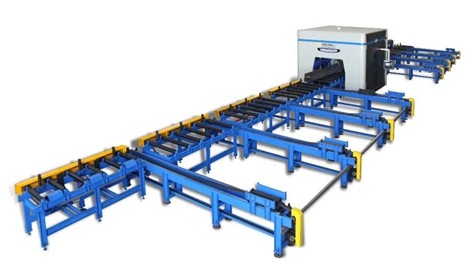

Spécifications techniques de l'équipement


微信图片_20230414162244


Spécifications techniques

Type de coupePoutre en H, canal, acier d'angle, etc.
Forme de coupePlasma fin et flamme
Longueur de coupe efficace≤15000MM
Vitesse de coupe10-3500MM/MIN
Épaisseur de coupe≤ 20MM
Écart de longueur de coupe±1.5MM


* Angle : 100-400 mm.

Diamètre du tuyau rond : 100-600 mm.

Tuyau carré/rectangulaire : 100-500MM.

Poutre en H : plaque d'aile 100-300MM, plaque d'âme 100-600MM

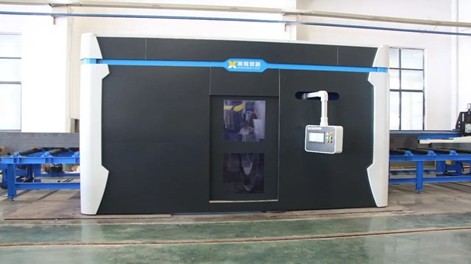

Fonctions du système de contrôle


微信图片_20230414162247

微信图片_20230414162252

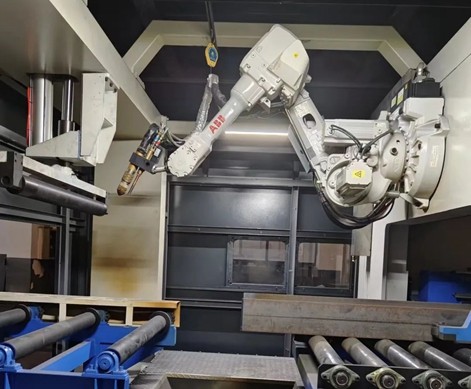

Le corps principal de ce système de contrôle est le robot japonais Fanuc et équipé d'un logiciel de simulation de programmation hors ligne. Il possède une interface interactive humanisée, une opération simple, une imagerie 3D intuitive ; simulation de coupe dynamique en un coup d'œil, mémoire de point d'arrêt avec la trajectoire d'origine puis retour à la fonction de coupe ; autodiagnostic des défauts et discrimination intelligente des erreurs de fonctionnement, affichage automatique de l'alarme, fonction de diagnostic automatique ; fonction d'appel et d'édition de programme macro riche et extensible ; Affichage chinois, fonction de dialogue homme-machine. Avec le mode de programmation en ligne et hors ligne, il peut échanger des informations avec l'extérieur via le disque U, le réseau, etc., et peut saisir manuellement des modifications temporaires. Le chargement et le déchargement de cet équipement et d'autres unités de fonction auxiliaires sont contrôlés par le PLC de l'unité d'extension du robot, et les robots communiquent entre eux via le réseau ETHCAT pour échanger des informations d'état et des instructions de fonctionnement, qui sont intégrées et hautement automatisées.

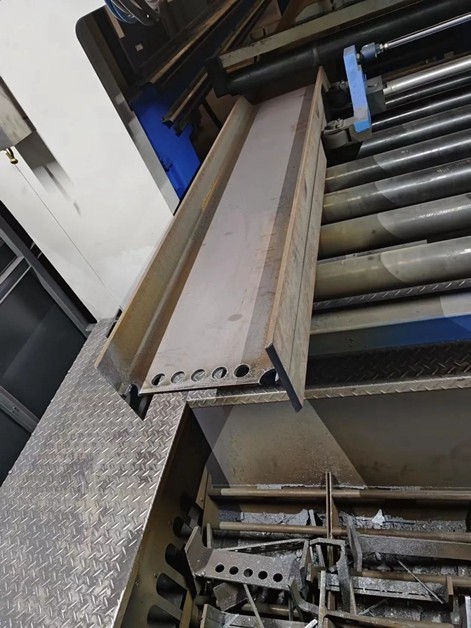

Échantillons de coupe


微信图片_20230414162255

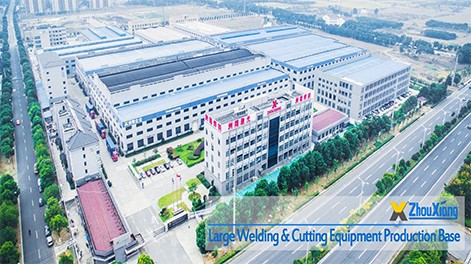

工厂

Entreprise Zhouxiang

Spécialisée dans la production de lignes de production d'acier léger et lourd pour poutres en H, de lignes de production de poutres en caisson, de lignes de production horizontales, de lignes automatiques de soudage et de redressage à double épissure, de toutes sortes de lignes d'assemblage automatisées personnalisées ; y compris machine de découpe plasma à flamme CNC, machine de découpe plate laser à fibre, machine de découpe de tuyaux laser, machine intégrée de tubes et de plaques, machine de soudage laser portative, machine d'assemblage de poutres en H, machine de soudage à l'arc submergé à portique, machine de redressage de poutres en H, tir grenailleuse, machine intégrée de soudage et de redressage d'assemblage de poutres en H, machine spéciale de soudage, machine auxiliaire, machine à rouler, machine à cintrer les profilés, diverses machines à souder, etc.

Fabriqué par Zhouxiang, qualité professionnelle, haute précision, haute vitesse.

Technologie de pointe, qualité stable, les produits se vendent bien au pays et à l'étranger.
